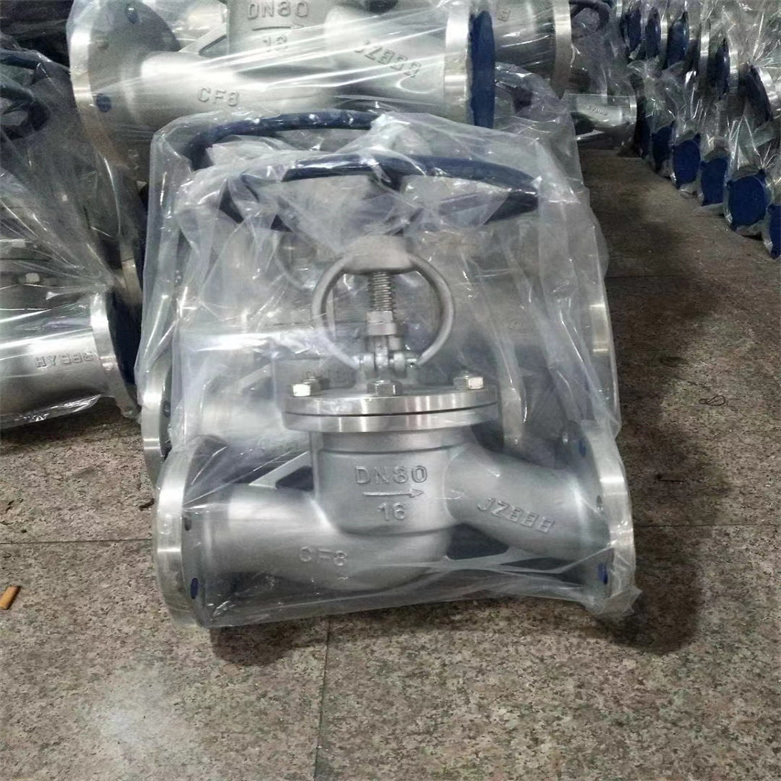

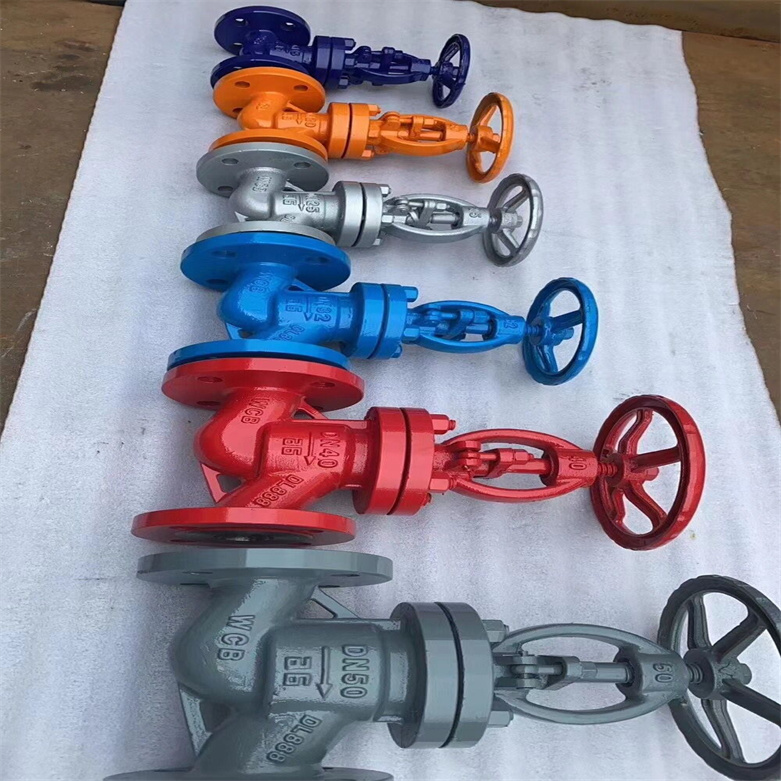

J41H手動國標法蘭截止閥技術規范 J41H手動法蘭截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關,一般不用來調節流量,定做時允許作調節和節流。公稱壓力1.6MPa-16.0MPa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。 J41H手動國標法蘭截止閥技術規范的結構與工作原理
? 工作原理及結構形式法蘭截止閥的啟閉件為塞形閥瓣,其密封面可呈平面或錐面,并沿流體中心線作直線運動。該閥門的結構形式多樣,包括直通式、直流式和直角式。法蘭截止閥強制密封基于關閉時需施加壓力,以確保密封面不泄漏。當介質進入閥體時,操作力需克服閥桿與填料的摩擦力及介質壓力推力。由于關閥所需力矩大于開閥,因此閥桿直徑需相應增大,以防止閥桿頂彎。 ? 性能與連接設計法蘭截止閥以其緊湊造型和靈活的連接結構而著稱,確保啟閉操作的便捷性。同時,閥桿的倒密封副設計進一步提升了閥門的使用壽命和密封效果。 ? 材料與處理工藝該截止閥的密封副材料經過精心配對,使得閥瓣在運行過程中與閥座的摩擦力降至,從而延長了閥門的使用壽命。閥桿表面經過氮化處理,顯著提高了其抗腐蝕性和抗摩擦性。而采用四氟材料的填料,則確保了密封的可靠性,同時操作靈活,啟閉力矩小。 02J41H手動國標法蘭截止閥技術規范法蘭標準與應用領域
? 標準與適用范圍法蘭截止閥能夠適應不同的配管法蘭標準和法蘭密封面型式,并且提供手動、蝸輪傳動、電動、氣動、液動等多種驅動方式,以滿足用戶的多樣化需求。此外,法蘭截止閥還廣泛應用于石油、化工、制藥、化肥、電力等行業,在各種工況的管道上發揮著切斷或接通介質的重要作用。其適用介質廣泛,包括水、油品、蒸汽和酸性介質等。 ? 國標法蘭的重要性國標法蘭,即按照國家標準生產的法蘭盤,具有統一的尺寸和公差范圍。與不按標準尺寸生產的二標法蘭相比,國標法蘭在質量上更可靠,能滿足各種工程需求。購買時,建議優先選擇國標法蘭,以確保使用安全和性能穩定。GB/T 9114-2010 規定了帶頸螺紋鋼制管法蘭的標準,而GB/T 9115-2010 則詳細說明了帶頸平焊鋼制管法蘭的制造要求。此外,還有諸如對焊鋼制管法蘭、承插焊鋼制管法蘭、對焊環帶頸松套鋼制管法蘭等多種類型的法蘭,其標準分別由GB/T 9116-2010 至GB/T 9122-2010 等系列標準進行規范。同時,GB/T 9123-2010 和GB/T 9124-2010 標準則分別對鋼制管法蘭蓋和鋼制管法蘭的技術條件進行了詳細規定。這些標準為不同類型和規格的法蘭提供了統一的制造和檢驗依據,確保了法蘭的質量和互換性。在壓力標記方面,這些標準采用了PN標記和Class標記兩種方式,分別對應不同的壓力等級范圍,滿足了各種工程應用的需求。此外,還需關注法蘭的技術參數,如試驗壓力、公稱壓力等,以確保選購的法蘭符合實際使用需求。如果因特殊情況選擇二標法蘭,務必仔細檢查和測量尺寸,避免上當受騙。 J41H手動國標法蘭截止閥技術規范的最佳安裝方法包括以下步驟:
一、確定截止閥的位置: 截止閥應該安裝在需要控制流體的位置,如進口、出口等位置。 二、準備安裝設備: 準備好所需的安裝設備,如扳手、螺絲、螺母、密封墊片等。 三、關閉流體: 在安裝截止閥之前,必須先關閉流體。 四、安裝密封墊片: 先在截止閥的兩端安裝密封墊片,以確保密封良好。 五、連接管線: 將管線連接到截止閥的兩端,并使用扳手和螺母將其緊固好。 六、完成安裝: 打開水源,檢查截止閥是否有漏水現象,如果沒有,則安裝完成。
J41H手動國標法蘭截止閥技術規范注意事項:1、安裝時應注意閥門的方向,確保水流方向與閥門箭頭方向一致。 2、安裝過程中應確保各種設備的精度和質量,以避免故障和水漏。 3、安裝后,應定期檢查截止閥的密封性和運行狀態,以確保其正常工作。 J41H手動國標法蘭截止閥技術規范產品特點1、結構簡單,制造和維修比較方便 2、工作行程小,啟閉時間短 3、密封性好,密封面間磨擦力小,壽命較長 J41H手動國標法蘭截止閥技術規范執行標準設計規范:GB/T 12235 結構長度:GB/T 12221 法蘭連接:JB/T 79 試驗與檢驗:JB/T 9002 產品標識:GB/T 12220 供貨規范:JB/T 7928
J41H手動國標法蘭截止閥技術規范性能參數| 型號 | J41H-16C~160C | J41Y-16C~160C | J41W-16P~160P | | 工作壓力(MPa) | 1.6~16.0 | | 適用溫度(℃) | ≤425 | ≤150 | | 適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | | 材料 | 閥體、閥蓋 | 碳素鋼 | 鉻鎳鈦不銹鋼 | | 閥桿 | 鉻不銹鋼 | 鉻鎳鈦不銹鋼 | | 密封面 | 堆焊鐵基合金 | 堆焊硬基合金 | 本體材料 | | 填料 | 石棉石墨、柔性石墨、聚四氟乙烯 |
壓力試驗MPa| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 | | 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 | | 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 | | 氣密封試驗 | 0.4-0.7 |
主要零件材料及性能| 體蓋扳 | 閥桿 | 密封面 | 墊片(環) | 填料 | 工作溫度℃ | 適用介質 | | WCB | 2Cr13 | 13Cr STL 本體材料 尼龍 | 增強柔性石墨 1Crl3/柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti | 柔性石墨 增強柔性石墨 SFB-260 SFP-260 | ≤425 | 水、蒸汽、油品 | | WC1 | 38CrMoAI 25Cr2MoV | ≤450 | | WC6 | ≤540 | | WC9 | ≤570 | | ZGCr5Mo | ≤540 | | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸類 | | ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |
J41H手動國標法蘭截止閥技術規范外形結構圖
PN l.6MPa規格主要尺寸| 1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 | 凸面法蘭 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 | | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | | 20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | | 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | | 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | | 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | | 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | | 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | | 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | | 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | | 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | | 200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | | 250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | | 300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
2.5MPa規格主要尺寸| 2.5MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
| 10 | 130 | 90 | 60 | 40 | 16 | 4-Φ14 | 198 | 120 | | 15 | 130 | 95 | 65 | 45 | 16 | 4-Φ14 | 218 | 120 | | 20 | 150 | 105 | 75 | 55 | 16 | 4-Φ14 | 258 | 140 | | 25 | 160 | 115 | 85 | 65 | 16 | 4-Φ14 | 275 | 140 | | 32 | 180 | 135 | 100 | 78 | 18 | 4-Φ18 | 280 | 160 | | 40 | 200 | 145 | 110 | 85 | 18 | 4-Φ18 | 330 | 180 | | 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 350 | 200 | | 65 | 290 | 180 | 145 | 125 | 22 | 8-Φ18 | 400 | 280 | | 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 355 | 280 | | 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 415 | 320 | | 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 460 | 360 | | 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 510 | 450 | | 200 | 600 | 360 | 310 | 278 | 34 | 12-Φ25 | 710 | 500 | | 250 | 622 | 425 | 370 | 332 | 36 | 12-Φ30 | 786 | 550 | | 300 | 698 | 485 | 430 | 390 | 40 | 16-Φ30 | 925 | 600 |
4.0MPa規格主要尺寸| 4.0MPa | DN | L | D | D1 | D2 | D6 | b | n-Φd | H | D0 | 凹凸法蘭 MFM J41H J41Y J41W J41N 40 40P 40R 40I | 10 | 130 | 90 | 60 | 41 | 35 | 14 | 4-Φ14 | 198 | 120 | | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 4-Φ14 | 233 | 120 | | 20 | 150 | 105 | 75 | 55 | 51 | 16 | 4-Φ14 | 295 | 140 | | 25 | 160 | 115 | 85 | 65 | 58 | 16 | 4-Φ14 | 285 | 160 | | 32 | 180 | 135 | 100 | 78 | 66 | 18 | 4-Φ18 | 302 | 160 | | 40 | 200 | 145 | 110 | 85 | 76 | 18 | 4-Φ18 | 355 | 200 | | 50 | 230 | 160 | 125 | 100 | 88 | 20 | 4-Φ18 | 373 | 200 | | 65 | 290 | 180 | 145 | 120 | 110 | 22 | 8-Φ18 | 408 | 280 | | 80 | 310 | 195 | 160 | 135 | 121 | 22 | 8-Φ18 | 436 | 280 | | 100 | 350 | 230 | 190 | 160 | 150 | 24 | 8-Φ23 | 480 | 320 | | 125 | 4001 | 270 | 220 | 188 | 176 | 28 | 8-Φ25 | 588 | 360 | | 150 | 480 | 300 | 250 | 218 | 204 | 30 | 8-Φ25 | 611 | 400 | | 200 | 600 | 375 | 320 | 282 | 260 | 38 | 12-Φ30 | 720 | 400 |
6.4MPa規格主要尺寸| 6.4MPa | 15 | 170 | 105 | 75 | 55 | 40 | 18 | 4-14Φ | 195 | 400 | 凹凸法蘭 MFM J41H J41Y J41W J41N 64 64P 64R 64I | 20 | 190 | 125 | 90 | 68 | 51 | 20 | 4-Φ18 | 228 | 160 | | 25 | 210 | 135 | 100 | 78 | 58 | 22 | 4-Φ18 | 275 | 180 | | 32 | 230 | 150 | 110 | 82 | 66 | 24 | 4-Φ23 | 325 | 200 | | 40 | 260 | 165 | 125 | 95 | 76 | 24 | 4-Φ23 | 360 | 240 | | 50 | 300 | 175 | 135 | 105 | 88 | 26 | 4-Φ23 | 410 | 280 | | 65 | 340 | 200 | 160 | 130 | 110 | 28 | 8-Φ23 | 450 | 320 | | 80 | 380 | 210 | 170 | 140 | 121 | 30 | 8-Φ23 | 485 | 360 | | 100 | 430 | 250 | 200 | 168 | 150 | 32 | 8-Φ25 | 537 | 400 | | 125 | 500 | 295 | 240 | 202 | 176 | 36 | 8-Φ30 | 631 | 400 | | 150 | 550 | 340 | 280 | 240 | 204 | 38 | 8-Φ34 | 646 | 450 | | 200 | 650 | 405 | 345 | 300 | 260 | 44 | 12-Φ34 | 813 | 500 |
10.0~16.0MPa的詳細尺寸請。
J41H手動國標法蘭截止閥技術規范
國標法蘭式截止閥作為工業流體控制系統中的關鍵組件,其正確的安裝與維護對于確保系統穩定運行至關重要。本手冊旨在為相關操作人員提供詳細的安裝與維護指南,以確保閥門的安全、有效使用。 二、安裝步驟 確定安裝位置:根據系統需求,確定截止閥的安裝位置。確保閥門能夠方便地進行操作和維護,同時考慮到流體流向和管道布局的要求。 準備安裝工具與材料:準備好扳手、螺絲、螺母、密封墊片等必要的安裝工具與材料。 關閉流體:在安裝前,確保關閉相關流體管道,避免安裝過程中流體泄漏或噴濺。 連接管線:使用法蘭將截止閥與管道進行連接,確保法蘭密封面清潔且無損傷。使用扳手和螺母將法蘭緊固,注意緊固力度要均勻,避免造成法蘭變形或泄漏。 檢查安裝質量:安裝完成后,打開流體源,檢查閥門是否有泄漏現象。確保閥門能夠正常開啟和關閉,且操作靈活無卡阻。 三、維護要點 定期檢查:定期對截止閥進行檢查,包括外觀、密封性能、操作靈活性等方面。如發現異?;驌p壞,應及時進行處理或更換。 清潔維護:定期對閥門進行清潔,去除表面污垢和雜質。注意在清潔過程中避免使用有腐蝕性的清潔劑。 潤滑操作部件:對閥門的操作部件進行定期潤滑,以減少摩擦和磨損。使用合適的潤滑油或潤滑脂,按照操作要求進行潤滑。 長期存放處理:若閥門需長期存放,應關閉閥門并卸下法蘭連接,排放管道內殘余壓力。對閥門進行清潔和潤滑處理,并用保護材料包裝好,以防腐蝕和損壞。 四、注意事項 遵循操作規范:在安裝和維護過程中,務必遵循相關操作規范和安全要求,確保人員安全和設備穩定。 使用合適工具:使用合適的工具進行安裝和維護操作,避免使用不當導致設備損壞或人員受傷。 注意密封性能:在安裝和維護過程中,要特別關注閥門的密封性能,確保無泄漏現象發生。
五、J41H手動國標法蘭截止閥技術規范結語 本手冊提供了國標法蘭式截止閥的安裝與維護指南,旨在幫助操作人員正確、安全地使用和維護閥門。在實際操作過程中,應根據具體情況和實際需求進行靈活應用,并遵循相關安全規定和操作規程。通過正確的安裝和維護,可以確保國標法蘭式截止閥的穩定運行和長期使用壽命。請注意,本手冊僅為一般性指導,具體操作時應結合實際情況和廠家提供的使用說明書進行。對于特殊情況或疑難問題,建議咨詢專業工程師或廠家技術支持。 |
